Информационный лист

В рамках этого сотрудничества выпускаются профили для устройства гипсокартонных систем из оцинкованной стали толщиной 0,55 мм производства Румынии, Эстонии, Украины. Качество производимой продукции соответствует международным стандартам, что позволяет применять данную продукцию при монтаже гипсокартонной конструкции всех видов сложности. Применение в строительстве профиля с толщиной стали 0,55 мм дает возможность повысить несущую способность стеновых каркасов на 30%; каркасов подвесных потолков — на 78% (в сравнении с профилем толщиной 0,4 – 0,45мм).

Данная продукция сертифицирована (Сертификат соответствия UA1.058.0020895-11 Срок действия сертификата: 24.02.2011-23.02.2013 и соответствует ГОСТ 14918-80 п.п. 1.1, 1.3, 3.2, 3.4-3.10 , ГОСТ 11474-76 п.п. 1.1, 2.1-2.4, 2.6.). Срок годности – неограниченный. Гарантийный срок хранения – 1 год с даты производства.
Металлические гипсокартонные профили выпускаются только с цинковым покрытием, так как большинство металлов подвержено агрессивному, разрушающему воздействию окружающей воздушной среды. А цинк на воздухе покрывается слоем углекислого цинка, который защищает его от окисления. Цинковое покрытие прочно соединено с поверхностью металла, образуя эффективный защитный слой, который может быть нарушен только путем воздействия на него концентрированных кислот. Места разрезов оцинкованных профилей не нуждаются в дополнительной защите от коррозии. Геометрические размеры профиля соответствуют системе «KNAUF».
В зависимости от назначения гипсокартонные профили бывают:
• основными или направляющими;
• стеновыми или потолочными.

Основные гипсокартонные профили предназначены для больших нагрузок и являются основой для крепления гипсокартонных листов. Узнать их можно и по внешнему виду, а точнее по С-образно загнутым краям и ребрам жесткости. Основные профили для гипсокартона подразделяются на стеновые или стоечные (CW) и потолочные (CD).
Направляющие гипсокартонные профили используют как горизонтальные направляющие, в которые вставляют основные вертикальные профили, или в качестве основы для фиксирования листов. Эти профили имеют П-образную форму. Направляющие гипсокартонные профили в свою очередь также подразделяются на стеновые (UW) и потолочные (UD). На стенках профилей имеются ребра жесткости, которые увеличивают их жесткость.


Стоечный гипсокартонный CW-профиль

cw50cw100 (1)cw75


Стоечный CW-профиль – основной элемент для устройства каркаса легких межкомнатных перегородок, к которому крепятся гипсокартонные листы. CW-профиль сделан методом холодного проката из оцинкованной стальной ленты толщиной 0,55 мм. Выбор типоразмера стоечного CW-профиля осуществляется исходя из необходимой высоты и конструкции гипсокартонной перегородки и требованиям к звукоизоляции.
Стоечные CW-профили имеют С-образную форму и служат в качестве основных вертикальных стоек каркасов гипсокартонных конструкций. Монтируется стоечный CW-профиль в паре с соответствующим по размеру направляющим UW-профилем.
Полка шириной 50 мм значительно облегчает работу мастера по установке шурупов в процессе крепления гипсокартонных листов, так как вероятность попадания шурупа мимо полки профиля практически отсутствует. Монтаж листов необходимо производить на полку CW профиля. На концах профиля имеются два H-образных отверстия, которые позволяют произвести монтаж инженерных коммуникаций внутри перегородок и облицовок. На стенке CW-профиля имеются продольные канавки, которые увеличивают жесткость профиля.
Преимуществом CW-профиля являются также насечки на полках профиля, которые центрируют шуруп при его ввинчивании. Крепление стоечного профиля в направляющем производится просекателем или самонарезающими винтами.

Направляющий гипсокартонный UW-профиль

uw50uw75uw100


Направляющий UW-профиль сделан методом холодного проката из оцинкованной стальной ленты толщиной 0,55 мм.
Направляющие UW-профили имеют П-образную форму и служат в качестве направляющих для стоечных CW-профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок. Монтируются в паре с соответствующим по размеру стоечным CW-профилем.
Выбор типоразмера UW-профиля осуществляется исходя из необходимой высоты и конструкции гипсокартонной перегородки и требованиям к звукоизоляции. Полка шириной 40 мм значительно облегчает работу по установке крепежных шурупов при монтаже гипсокартонной конструкции.

Потолочный гипсокартонный CD-профиль

cdprofile


Потолочный CD-профиль сделан методом холодного проката из оцинкованной стальной ленты толщиной 0,55 мм.
Потолочные CD-профили имеют С-образную форму и предназначены для формирования каркаса подвесных потолков и облицовки стен. Монтируются в паре с соответствующим по размеру направляющим UD профилем.
Полки CD-профиля имеют по три канавки, которые придают ему дополнительную жесткость.
Крепление потолочного CD-профиля к несущему основанию осуществляется при помощи специальных подвесов, основными среди которых являются подвес прямой и подвес поворотный с зажимом. Для установки подвеса поворотного с зажимом края полок CD-профиля загнуты внутрь и служат в качестве упора. Преимуществом CD-профиля являются также насечки на стенке профиля, которые центрируют шуруп при его ввинчивании. Центральная канавка стенки является ориентиром, как при точной сборке каркаса, так и при установке гипсокартонных листов. А широкая стенка профиля служит удобным основанием для крепления гипсокартонных листов.

Направляющий UD-профиль для гипсокартона

udprofile


Профиль направляющий UD сделан методом холодного проката из оцинкованной металлической ленты толщиной 0,55 мм.
Профили UD имеют П-образную форму и служат в качестве направляющих для CD-профилей при формировании каркаса подвесных потолков и облицовки стен. Монтируются в паре с соответствующим по размеру CD-профилем. При монтаже подвесного потолка UD-профиль крепится по периметру помещения на стенах. В случае облицовки, профиль крепится к полу и потолку.
Крепление UD-профиля к несущему основанию осуществляется при помощи дюбелей.
На стенке UD-профиля имеются продольные канавки, которые увеличивают жесткость профиля. В стенке профиля имеются отверстия o6 мм, с шагом ~450 мм для крепления профиля к несущему основанию при помощи дюбелей.

Направляющий UD-профиль для гипсокартона
soprPotProf

soprPotProf2


Сопряжение стоечных профилей с направляющими

soprStProf



ПОТОЛКИ

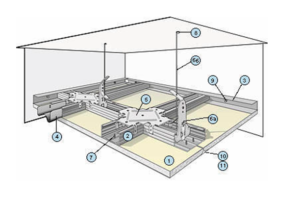

Потолок из гипсокартона на одноуровневом металлическом каркасе.
potol

Наименование Ед.изм Норма расхода на 1 м2
1. Лист гипсокартонный (ГКЛВ) м2 1,05
2. Профиль потолочный CD 60/27 пог.м 2.9
3. Профиль направляющий UD 28/27 пог.м периметр
4. Соединитель продольный для CD 60/27 шт. 0.2
5. Соединитель профилей одноуровневый (краб) шт. 1.7
6a. Подвес с зажимом шт. 0.7
6б. Стержень с кольцом для подвеса с зажимом шт. 0.7
7. Шуруп самонарезающий ТN25 шт. 23
8. Потолочный дюбель (Анкерный Bierbach) шт. 0.7
9. Дюбель «К» 6/40 шт. периметр*2
10. Лента армирующая м 1.2
11. Шпаклевка старт кг 0.35
Шпаклевка поверхности листов кг 1.2
Грунтовка л 0.1
5в. Подвес универсальный 125/60 для CD 60/27 шт. 0,7
5г. Шуруп самонарезающий LN 9 шт. 1,4
* При опуске подвесного потолка от базового перекрытия не более 125 мм

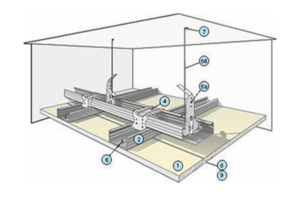

Потолок из гипсокартона на двухуровневом металлическом каркасе.
potol2

Наименование Ед.изм Норма расхода на 1 м2
1. Лист гипсокартонный (ГКЛВ) м2 1,05
2. Профиль потолочный CD 60/27 пог.м 3.2
3. Соединитель продольный для CD 60/27 шт. 0.6
4 Соединитель профилей двухуровневый 60/60 шт. 2.3
5a. Подвес с зажимом шт. 1.3
5б. Стержень с кольцом для подвеса с зажимом шт. 1.3
6. Шуруп самонарезающий ТN25 шт. 17
7. Потолочный дюбель (Анкерный Bierbach) шт. 1.3
8. Лента армирующая м 1.2
9. Шпаклевка старт кг 0.35
Шпаклевка поверхности листов кг 1.2
Грунтовка л. 0.1
5в. Подвес универсальный 125/60 для CD 60/27 шт. 1.3
5г. Шуруп самонарезающий LN 9 шт. 2.6
* При опуске подвесного потолка от базового перекрытия не более 125 мм

Пристенные конструкции

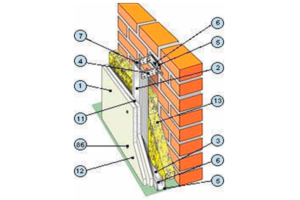

Облицовка из гипсокартона на каркасе из потолочного профиля CD 60
oblic

Наименование Ед.изм Норма расхода на 1 м2
1. Лист гипсокартонный (ГКЛВ) (при однослойной обшивке) м2 1,05
2. Профиль потолочный CD 60/27 пог.м 2
3. Профиль направляющий UD 28/27 пог.м 0.8
4. Подвес прямой 60/27 (Деталь ES) шт. 1.32
5. Лента уплотнительная м. 0,85
6. Дюбель «К» 6/40 шт. 2,2
7. Шуруп самонарезающий LN 9 шт. 2,7
8а. Шуруп самонарезающий TN 25 шт. 17
10 . Соединитель продольный для CD 60/27 шт. 0,2
11. Лента армирующая м 1,1
12. Шпаклевка кг 0,3
13. Грунтовка глубокая универсальная л. 0,1
14. Плита минераловатная м2 1
15. Шпаклевка поверхности листов кг. 1.2

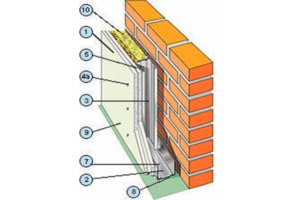

Облицовка из гипсокартона на каркасе из профиля CW и UW однослойная
oblic2

Наименование Ед.изм Норма расхода на 1 м2
1. Лист гипсокартонный ГКЛВ) (при однослойной обшивке) кв.м 1,05
2. Профиль направляющий UW 75/40 ( 100/40) пог.м 1.1
3. Профиль стоечный CW 75/50 ( 100/50) пог.м 2
4. Шуруп самонарезающий TN 25 шт. 17
5. Шпаклевка кг. 0,45
6. Лента армирующая пог.м 1,1
7. Дюбель «К» 6/40 шт. 1.6
8. Лента уплотнительная пог.м 1.2
9. Грунтовка глубокая универсальная л 0,1
10. Плита минераловатная м.кв. 1
11. Шпаклевка поверхности листов кг 1.2

ПЕРЕГОРОДКИ

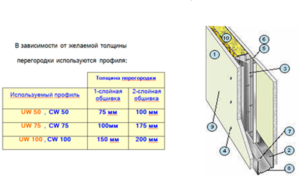

Перегородка из гипсокартона с однослойной обшивкой на металлическом каркасе.
oblic3

Наименование Ед.изм Норма расхода на 1 м2
1. Лист гипсокартонный -ГКЛ(ГКЛВ) кв.м 2.1
2. Профиль направляющий UW 50/40 (75/40, 100/40) пог.м 0.7
3. Профиль стоечный CW 50/50 (75/50, 100/50) пог.м 2
4. Шуруп самонарезающий TN25 шт. 34
5. Шпаклевка старт кг. 0.9
6. Лента армирующая пог.м 2,2
7. Дюбель «К» 6/40 шт. 1.5
8. Лента уплотнительная пог.м 1.2
9. Грунтовка глубокая универсальная л 0,2
10. Плита минераловатная м.кв. 1
11. Шпаклевка поверхности листов финиш кг 1.2
12. Профиль угловой пог.м по потребности

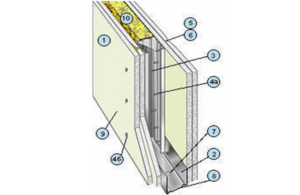

Перегородка из гипсокартона с двухслойной обшивкой на металлическом каркасе.
oblic4

Наименование Ед.изм Норма расхода на 1 м2
1. Лист гипсокартонный ГКЛ(ГКЛВ) кв.м 4,05
2. Профиль направляющий UW 50/40 (75/40, 100/40) пог.м 0.7
3. Профиль стоечный CW 50/50 (75/50, 100/50) пог.м 2
4а. Шуруп самонарезающий TN25 шт. 14
4б. Шуруп самонарезающий TN 35 шт. 30
5. Шпаклевка кг 1,5
6. Лента армирующая пог.м 2.2
7. Дюбель «К» 6/40 шт 1.5
8. Лента уплотнительная пог.м 1,2
9. Грунтовка глубокая универсальная л 0.2
10. Плита минераловатная кв.м 1
11. Шпаклевка поверхности листов кг 1.2
12. Профиль угловой пог.м по потребности
